Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy khoan YDL-90HB | Kích thước (L * W * H): | 5200 * 2200 * 2600mm |
|---|---|---|---|
| Cân nặng: | 5000kg | Các ngành công nghiệp áp dụng: | Nhà máy sản xuất, công trình xây dựng, năng lượng & khai thác |
| Loại năng lượng: | Điện và Diesel là tùy chọn | Kiểu: | Giàn khoan lõi |
| Điểm nổi bật: | Crawler Rotary Water Well Drilling Rigs,Hydraulic Rotary Well Drilling Rig,Small Rock Drilling Equipment |
||

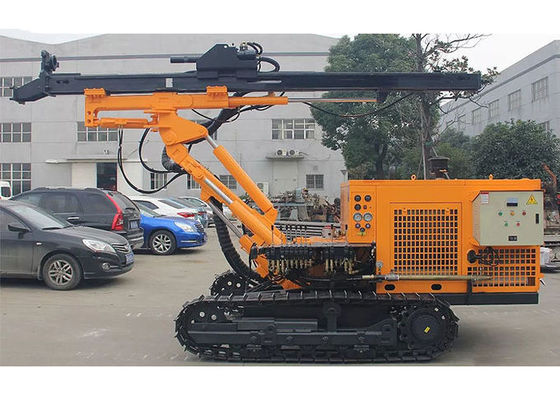

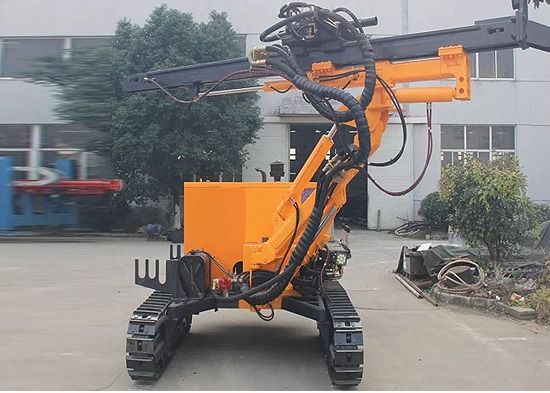

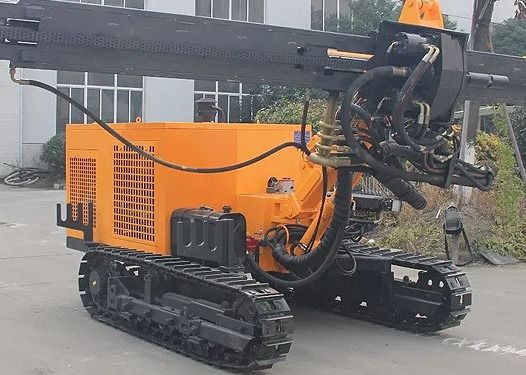

Crawler Type quay giếng khoan giàn khoan để neo
Mô tả Sản phẩm
Giàn khoan đa năng dobby nâng cao loại bánh xích YDL-90HB là một giàn khoan hiệu quả được phát triển để neo, phun quay và kết tủa.Giàn khoan này có công suất kép cho động cơ diesel và động cơ điện, và có thể hoạt động riêngvà riêng biệt.Nó được trang bị một động cơ thủy lực kép mô-men xoắn cao, được trang bị hệ thống thủy lực đáng tin cậy và ổn định, và có khung trượt đáp ứng.
Phạm vi áp dụng
1. Thích hợp cho các quá trình sau:
(1) Tốc độ quay cao, và hiệu quả của lớp đất đáng kể hơn khi sử dụng máy khoan xoắn.
(2) Neo có thể được áp dụng để khoan khoan ống, khoan vỏ và khoan khoan ống ống.
(3) Phun phun quay có thể phù hợp với các phương pháp phun quay đơn, đôi và ba.
2. Bằng cách cấu hình các mô-đun khác nhau, nó có thể phù hợp với các quy trình sau:
(1) Kết tủa hố móng.
(2) Cọc đổ siêu nhỏ.
(3) Xây dựng lỗ địa nhiệt (giếng nước).
3. Các công cụ khoan tương ứng đã được phát triển cho các quy trình xây dựng sau:
(1) Mũi khoan ba cánh được khoan và bùn được thải ra.Nó phù hợp để khoan tốc độ cao của các lớp đất và cát.
(2) Búa DTH khoan và trượt ra khỏi không khí.Nó phù hợp cho sự hình thành đá và xây dựng lớp bị hỏng.
(3) Khoan búa thủy lực ở đáy hố và xả bùn.Nó phù hợp cho việc xây dựng các tầng với hàm lượng nước lớn như lớp vỡ và lớp cát.
(4) Khoan vỏ.
(5) Khoan hợp chất của ống khoan và vỏ.
(6) Xịt kéo sợi đơn, đôi, ba, phun cố định, phun xoay và các quá trình phun kéo sợi khác.
Tính năng chính:
1. Mô-men xoắn và tốc độ có thể được kết hợp hợp lý theo nhu cầu thực tế.Việc khoan vỏ hợp chất có thể được cấu hình với bộ chuyển đổi mô-men xoắn tương ứng theo các hình thức khác nhau, giúp cải thiện khả năng thích ứng của giàn khoan.
2. Hành trình cột buồm là 3,4 mét, có thể được sử dụng cho ống khoan 3 mét,
3 để khoan Ổn định và đáng tin cậy.
4. Chiều cao nâng tối đa 3,5m
5. Người dùng có thể chọn 1,5 tấn công cụ để giành chiến thắng.
6, người dùng có thể chọn phát hành tự động.
Các thông số kỹ thuật:
| Xịt quay | Đường kính cọc phun phun (mm) | Độc thân: 400 ~ 600 Đôi: 600 ~ 1200, |
| Ba: 800 ~ 1600 | ||
| Độ sâu khoan (m) | 20 ~ 50 | |
| Neo (DTH) | Đường kính khoan (mm) | Φ100 ~ Φ210 |
| Độ sâu khoan (m) | 60 ~ 90 | |
| Đường kính thanh khoan (mm) | Φ73, Φ89, Φ102, Φ114 | |
| Thông số cơ bản | Trượt xe du lịch (mm) | 900 |
| Góc nghiêng của vận chuyển | Lên 0 °, Xuống 135 ° | |
| Góc quay của xe ngựa | 95 ° trái (5 ° phải) | |
| 5 ° trái (95 ° phải) | ||
| Cột góc | Lên 55 °, Xuống 15 ° | |
| Cột xoay góc | 45 ° trái và phải | |
| Chiều cao nâng tối đa (m) | 3,5 | |
| Tốc độ đầu ra của công cụ quay vòng (r / phút) | 0 ~ 175 (Điều chỉnh từng bước) | |
| Mô-men đầu ra con quay hồi chuyển (N · m) | 5300 | |
| Du lịch Gyro (mm) | 3400 | |
| Trượt xe du lịch (mm) | 900 | |
| Lực nâng của con quay (Kn) | 60 | |
| Tốc độ nâng của công cụ quay vòng (m / phút) | 0 ~ 1.6 (Điều chỉnh từng bước), | |
| 1.6, 5,8, 23,4 | ||
| Áp suất tăng áp (KN) | 30 | |
| Tốc độ tăng áp quay (m / phút) | 0 ~ 2.7 (Điều chỉnh từng bước), | |
| 2.7, 9.5, 38.4 | ||
| Cách đi bộ | Theo dõi đi bộ | |
| Khả năng tốt nghiệp | 30 ° | |
| Tốc độ đi bộ (Km / h) | 2 | |
| Công suất đầu vào (Động cơ Diesel) | 55KW, 1500r / phút | |
| Công suất đầu vào (Động cơ) | 55KW, 1480r / phút | |
| Trạng thái vận chuyển (Chiều dài X Chiều rộng X Chiều cao) (mm) | 5200 * 2200 * 2600 | |
| Trọng lượng (Kg) | 5000 |
