Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Giàn khoan giếng nước | Kích thước (L * W * H): | 2080 * 780 * 1650mm |
|---|---|---|---|
| Vôn: | 380V | Cân nặng: | 800-950kg |
| Các ngành công nghiệp áp dụng: | Công trình xây dựng | Loại năng lượng: | Điện |
| Kiểu: | Giàn khoan lõi | Quyền lực: | Động cơ diesel |
| Điểm nổi bật: | Geological Drilling Rig Machine,Engineering Geological Drilling Rig,200m Geological Drilling Rig Machine |
||

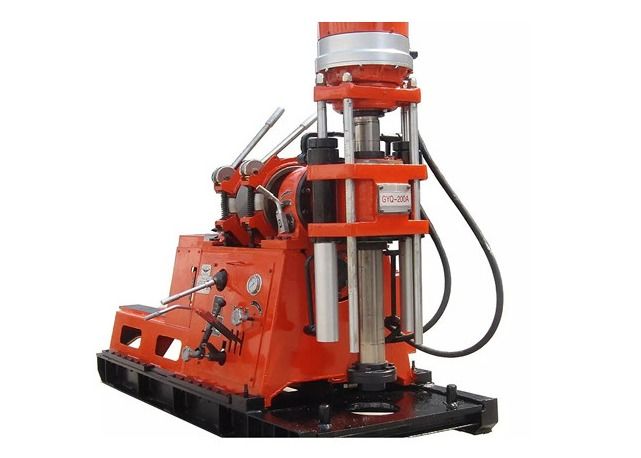

Động cơ Diesel Máy khoan địa chất máy khoan
Mô tả Sản phẩm
GYQ-200, GYQ-200A và GYQ-200B đều phù hợp cho xây dựng công nghiệp và dân dụng, cũng như khảo sát địa chất kỹ thuật của đường cao tốc, đường sắt, nền móng cầu, vị trí đập, bảo tồn nước, giếng nước, khảo sát và khảo sát địa chất kỹ thuật khác , khai thác dầu khí nông, thông gió và thoát nước của hầm mỏ và xây dựng các lỗ cọc đường kính lớn.Tùy thuộc vào sự hình thành, các mũi khoan như kim cương, cacbua xi măng và máy khoan có thể được sử dụng để khoan.Mô hình này có ưu điểm về cấu trúc nhỏ gọn, trọng lượng nhẹ, kích thước nhỏ và khả năng tháo rời tốt.Hai giàn khoan này là một trong những thiết bị lý tưởng hiếm hoi để đáp ứng nhu cầu của thị trường mới.
Tính năng chính
1. Một phạm vi tốc độ hợp lý hơn được chọn.Có tám cấp tốc độ, thay đổi tốc độ tập trung, tự khóa với nhau, mô-men xoắn tốc độ thấp lớn và phạm vi sử dụng rộng.Thích hợp cho cả khảo sát địa chất kỹ thuật và khoan lõi kim cương.
2. Giàn khoan có hai tốc độ đảo ngược tốc độ, thuận tiện cho việc xử lý sự cố một cách an toàn.
3. Mâm cặp xoay thông qua hai loại mâm cặp thủ công và mâm cặp thủy lực định tâm tự động cho người dùng lựa chọn.
GYQ-200 là loại thẻ bóng thủ công, đáng tin cậy trong việc kẹp, không làm tổn thương ống khoan đang hoạt động và có thể được thực hiện mà không cần dừng thanh.GYQ-200A và GYQ-200B là loại mâm cặp thủy lực, có thể kẹp ống khoan hoạt động sáu chiều hoặc ống khoan tròn.
4. Được trang bị đủ dụng cụ, rất hữu ích cho việc nắm bắt tình hình trong lỗ, với ít tay cầm vận hành, bố trí hợp lý hơn, hoạt động linh hoạt và đáng tin cậy.
5. Bộ ly hợp ma sát thường đóng hai tấm được sử dụng, linh hoạt để mở và đóng, và dễ điều chỉnh và sử dụng.
6. Giàn khoan GYQ-200B có lỗ xuyên dọc lớn, đạt Φ93mm và có thể sử dụng 89 ống khoan ba để phun quay
hoạt động.
7. Được trang bị các xi lanh dầu di chuyển phía trước và phía sau, bộ chuyển động di chuyển lùi về phía sau 465 mm, mang lại rất nhiều thuận tiện cho việc nâng và hạ dụng cụ khoan.
8. Giàn khoan có trọng lượng nhẹ, cấu trúc nhỏ gọn và dễ tháo rời và có thể được áp dụng cho công việc khoan trên đồi hoặc núi.
Các thông số kỹ thuật
| Mô hình tham số | GYQ-200 | GYQ-200A | GYQ-200B | |
| Thông số cơ bản | Độ sâu khoan | 200m | 200m | 260m |
| Khoan nghiêng | 0-360 ° | |||
| Kích thước giàn khoan | 1980 × 780 × 1480mm | 1980 × 780 × 1500mm | 2080 × 780 × 1650mm | |
| Trọng lượng giàn khoan (Không bao gồm năng lượng) | 800kg | 900kg | 950kg | |
| Con quay hồi chuyển | Phương pháp kẹp ống khoan | Băng cassette | Chuck thủy lực | Chuck thủy lực |
| Tốc độ trục dọc với động cơ Y160L-4 | Công suất 15kw Tốc độ 1460 vòng / phút Công suất 15kw Tốc độ 1460 vòng / phút |
Công suất 18,5kw Tốc độ 1470rpm |
||
| Tốc độ chuyển tiếp | 55; 96; 152; 210; 262; 455; 718; 990rpm | |||
| Tốc độ ngược | 44; 206rpm | |||
| Đột quỵ trục dọc | 500mm | |||
| Mô-men xoắn dọc | 2500N · m | 3200N · m | ||
| Lực nâng của trục dọc | 49KN | 72KN | ||
| Áp suất trục dọc tối đa | 36KN | 54KN | ||
| Trục dọc thông qua đường kính lỗ | Φ63mm | Φ93mm | ||
| Palăng | Khả năng nâng tối đa (Dây đơn tốc độ thấp) | 25KN | ||
| Tốc độ trống | 34; 59; 94; 129rpm | |||
| Tốc độ nâng dây bằng dây (Đơn dây một lớp) | 0,38; 0,66; 1,05; 1,44m / s | |||
| Thông số kỹ thuật dây | Φ12,5mm | |||
| Công suất dây | 30m | |||
| Thiết bị di động | Di chuyển xi lanh đột quỵ | 465mm | ||
| Khoảng cách từ giàn khoan đến lỗ | 330mm | |||
| Cấu hình nguồn | Động cơ Y160L-4 | Công suất 15KW | Công suất 15KW | Công suất 18,5KW, |
| Tốc độ 1460r / phút | Tốc độ 1460r / phút | Tốc độ 1470r / phút | ||
| Động cơ Diesel L28 | Công suất 20KW | |||
| Tốc độ 2200r / phút | ||||
